智能馬桶除臭烘乾整合方案｜正反轉風扇技術解析

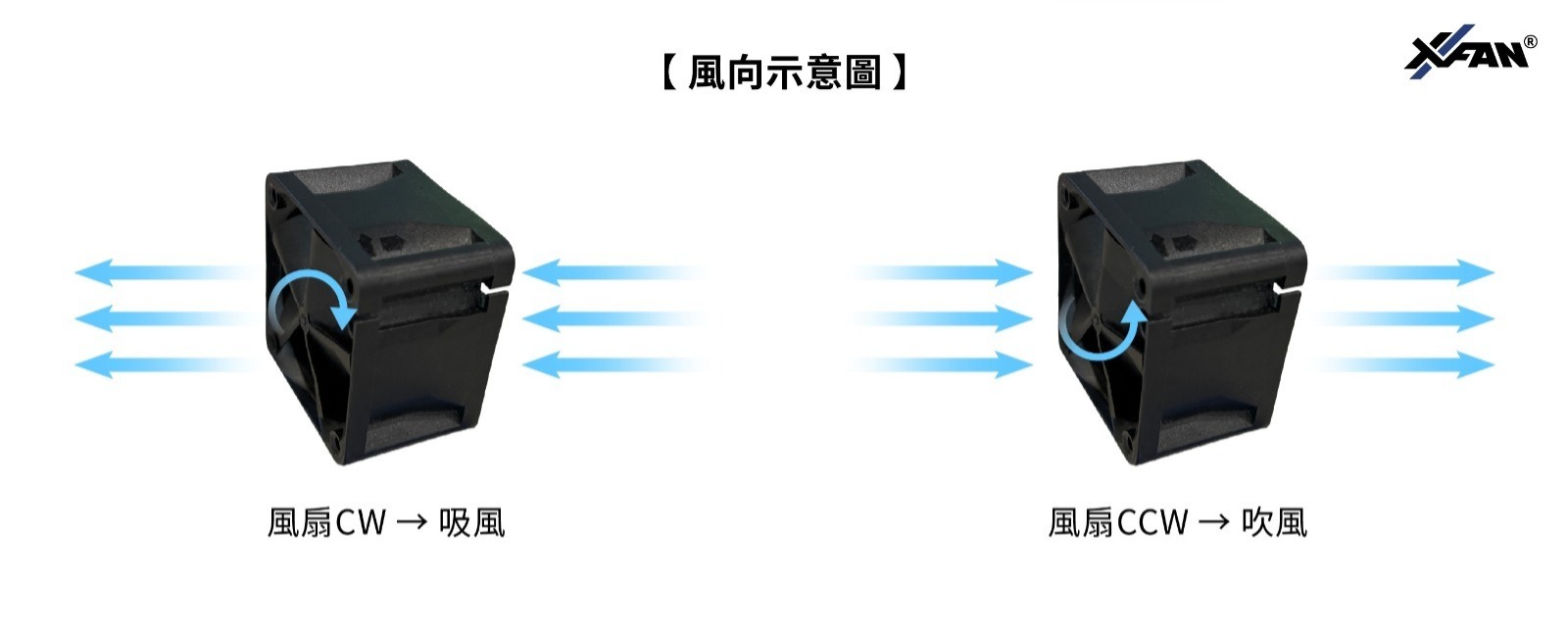

▶ 除臭模式（風扇CW → 吸風）

當使用者如廁時：風扇CW，馬桶內部空氣被吸入，淨化後排出。

使用者感受：聞不到異味，幾乎無噪音，不會有風吹感。

技術關鍵：氣流只走除臭路徑。


▶ 烘乾模式（風扇CCW → 吹風）

當使用者啟動烘乾：風扇CCW，空氣由外部吸入，經過加熱，由出風口吹出。

使用者感受：溫暖氣流，風力集中，可調整吹風角度，乾燥更均勻。

技術關鍵：風力方向集中。

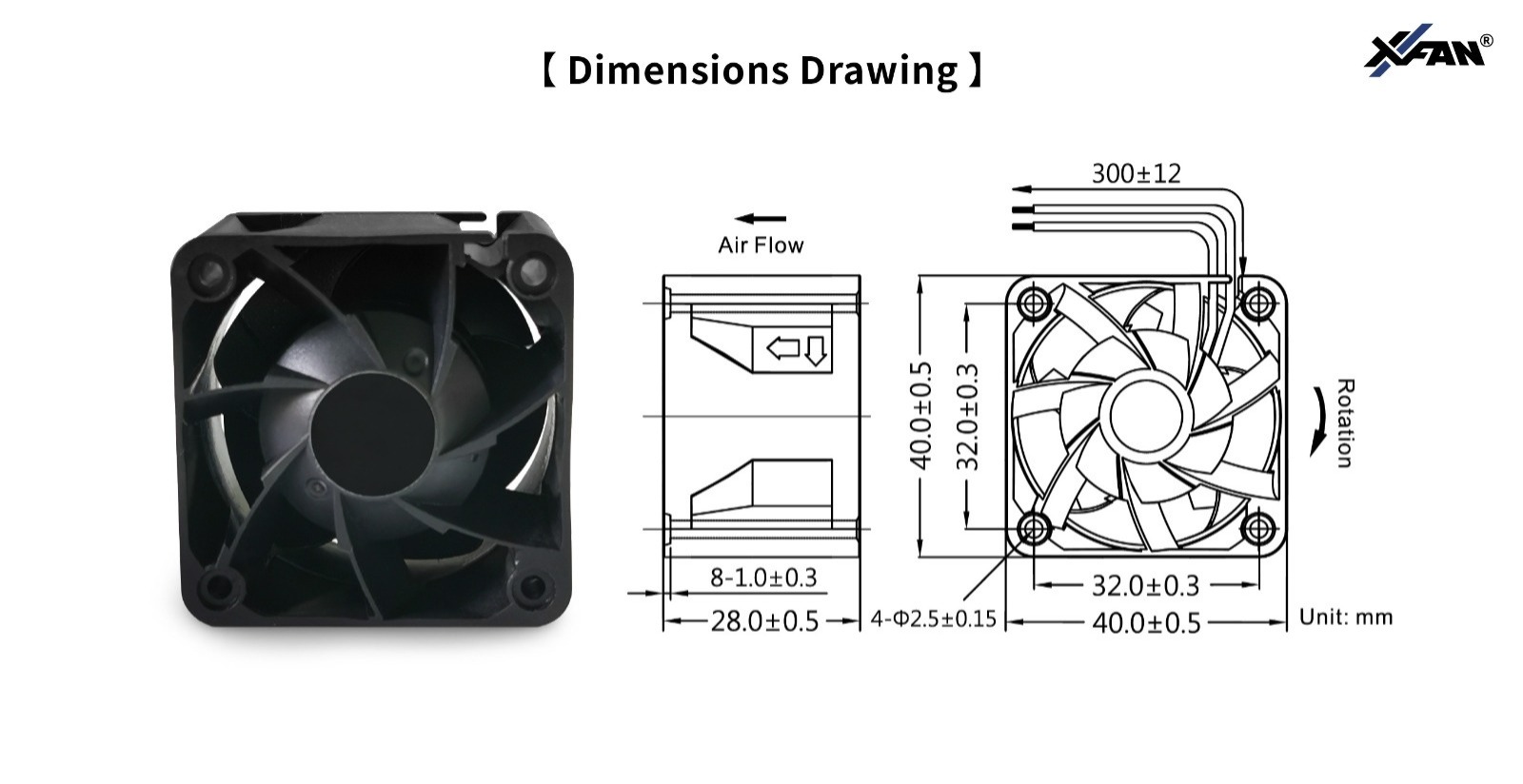

▶ 本方案選用 40×40×28mm 薄型風扇，具備以下優勢：

1. 體積小 : 可嵌入後箱或側腔體內，讓馬桶整體更薄型化。
2. 可支援正反轉控制 : 搭配PWM或單相驅動IC，可穩定切換風向。
3. 高轉速特性 : 小尺寸高轉速，可補足尺寸小的風量不足問題。
4. 低功耗 : 除臭模式僅需低轉速，節能安靜。



更多產品資訊◆









▶ 40×28mm 風扇應用於智能馬桶時需注意：

防潮防水設計（IPX4以上），馬達軸承需高濕耐久測試，正反轉壽命測試，高溫烘乾環境下耐熱驗證。

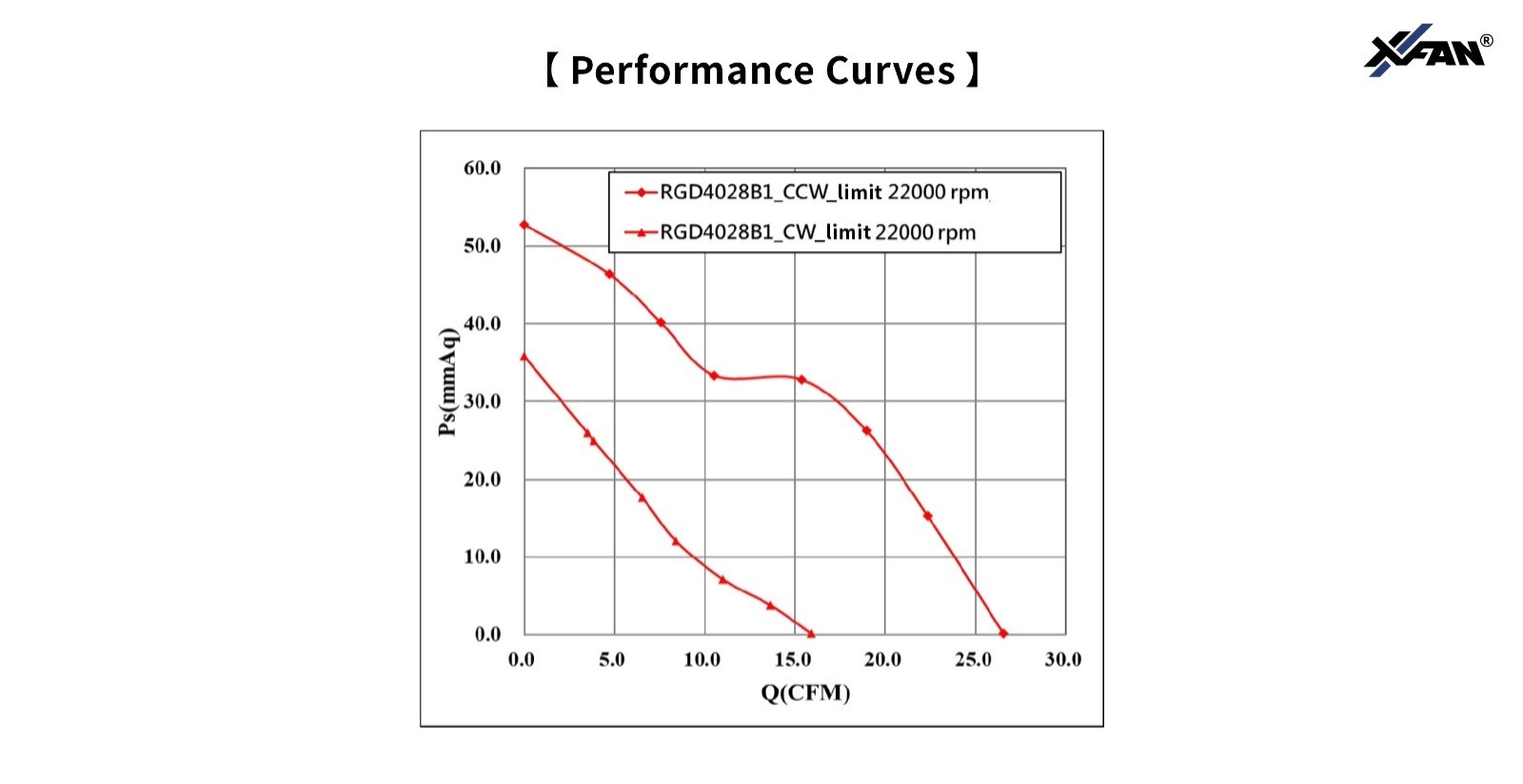

• 轉速可按照客戶需求 10,000~22,000 RPM，搭配良好風道設計。
• 可達成最大：除臭流量 ≥ 15.88 CFM，烘乾溫風出風 ≥ 26.56 CFM。
• 實際可依照客戶需求轉速及系統阻抗曲線決定PQ。
