RB7530 IP防護工藝提升與PQN特性提升

RB7530優化開發源由


近年來風扇運用環境隨著科技進步而有所不同，而本身防護也需一直不斷提升，方能使系統不至於風扇異常而導致問題發生。

故隨著客戶要求，IP21/IP54/IP55/IP68 皆需有不同防護工藝，方能保證成本及性能不受影響。

此次RB7530機型將防護工藝提升至IP68並驗證其PQN性能皆能滿足客戶需求而所開發出之技術做一介紹。

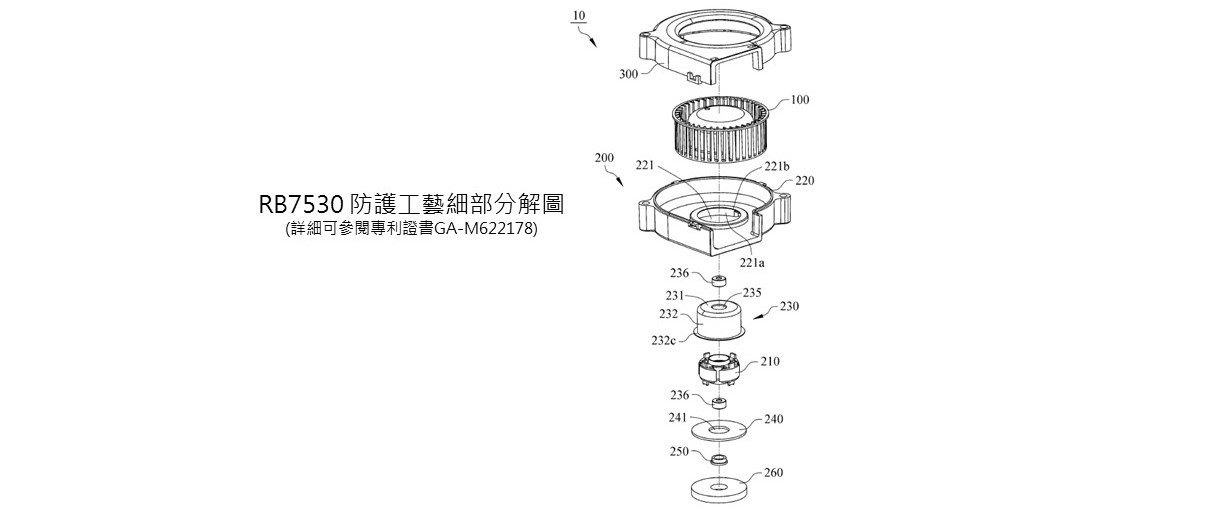

並將此防護工藝做專利申請，也已通過台灣專利認證 GA-M622178。


實際防護IP68測試


RB7530 委外測試報告如下(如須正式測報參考可洽詢XRL業務)

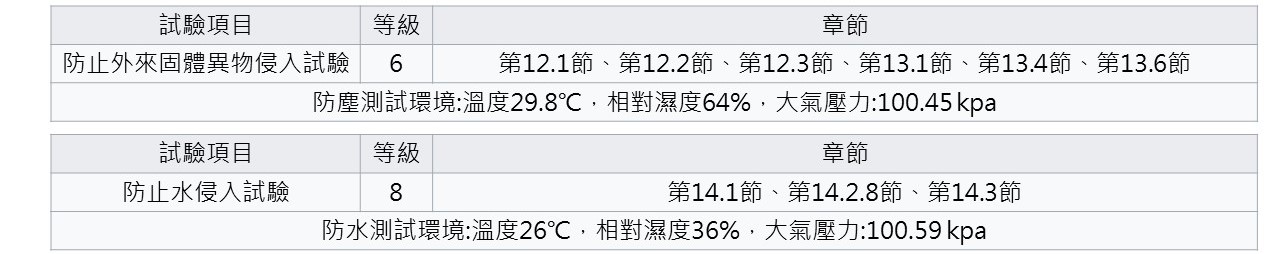

一、參考標準:CNS14165 C1147(104.3.31)，電器外殼保護分類等級(IP碼)

                       IEC 60529(1989+A1:1999+A2:2013)，Degrees of protection provided by enclosures (IP Code)


二、試驗說明 :

三、試驗結果 : 風扇於環境IP-68，水深1米中測試2小時，測試後風扇功能正常。

PQ優化

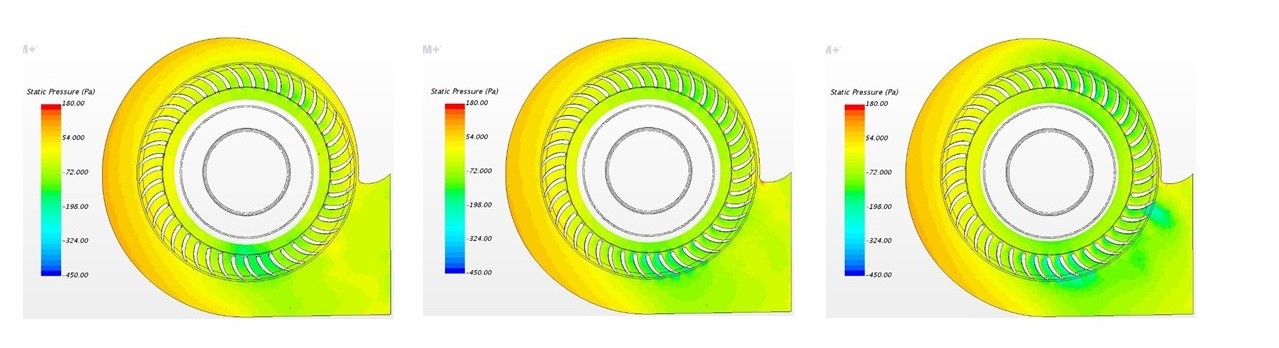

透過模擬分析(CFD): 從不同高度的壓力分佈圖可知，鼓風扇內部的靜壓以平順趨勢增加

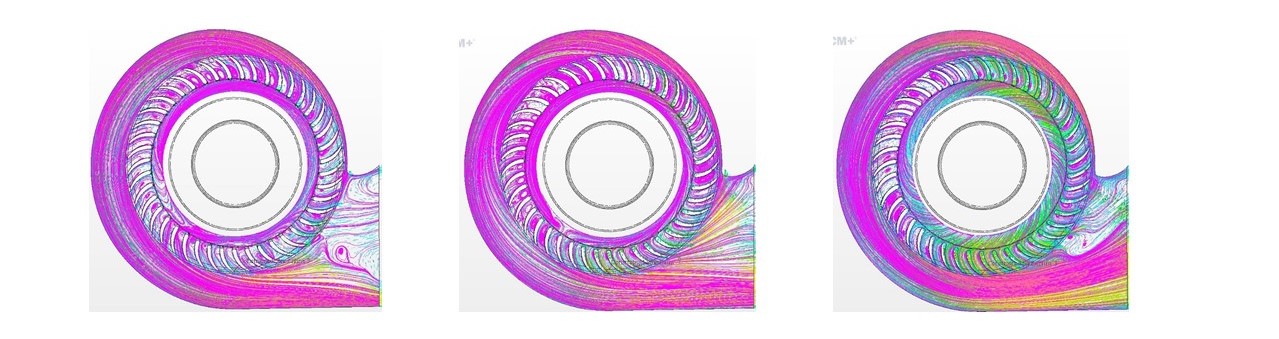

透過模擬分析(CFD): 從不同高度的速度分佈圖可知，出口端的流線在接近上殼&下殼的壁面時，逆向迴流區域要減少，平順流線區域增加，有助於風量提升

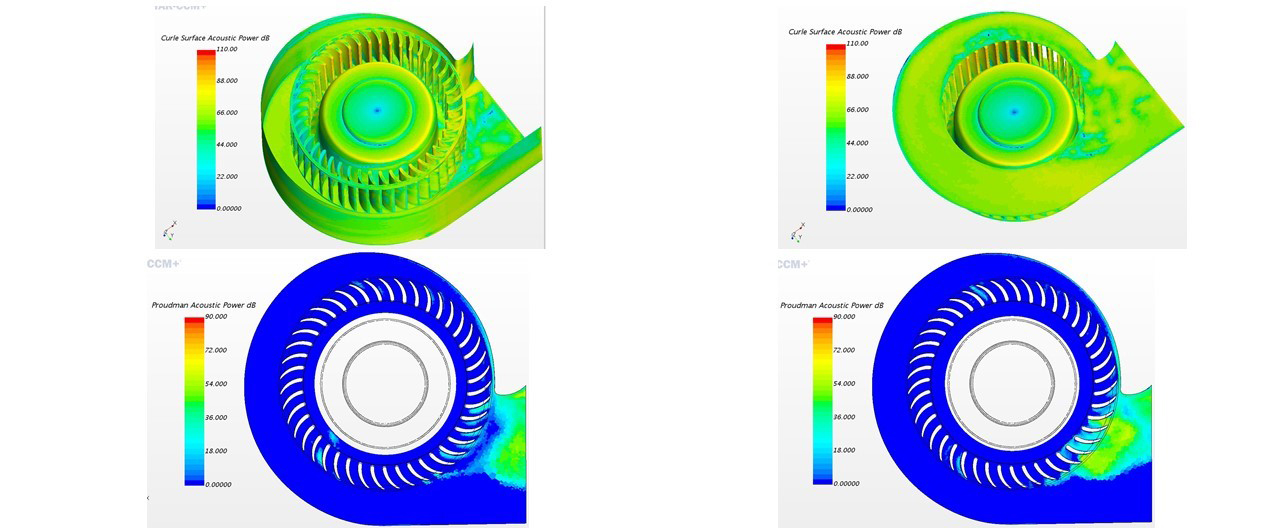

透過模擬分析(CFD):依據葉輪與蝸殼噪音分佈圖&流場噪音分布圖了解，減少舌部聲音強度，有助於減少風哨聲

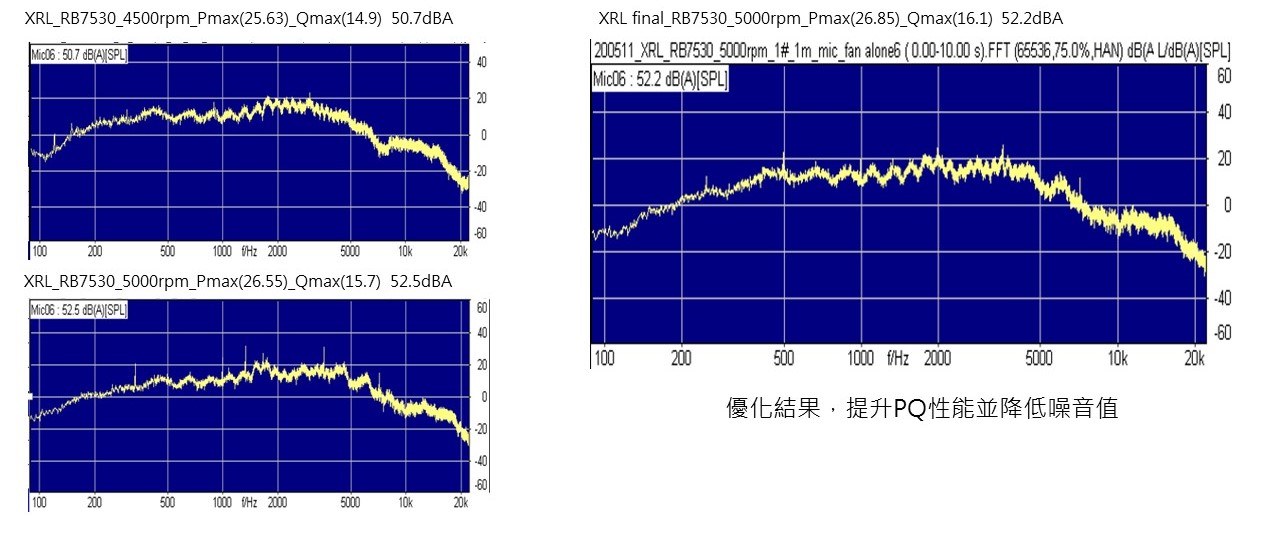

轉速/噪音測試比較

根據客戶需求測試頻譜，比較轉速差異，進行PQN優化。


RB7530 IP防護工藝與PQN特性優化提升

經過以上設計及改善優化方案與測試，RB7530機型已可達到IP68防護等級及PQN提升，此風扇為客製化設計產品，規格僅供參考。

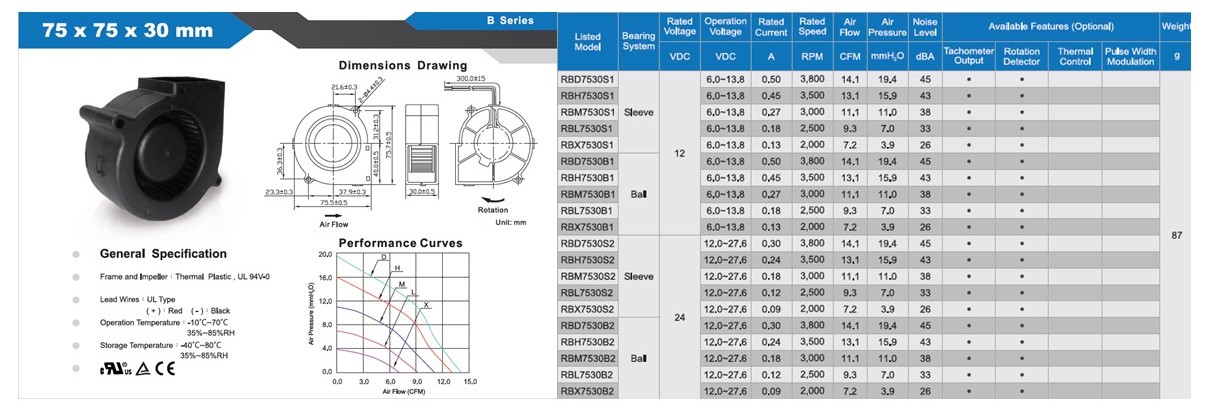

若有需求可參考XRL型錄RB7530規格，有其他轉速要求也可依客戶系統進行設計並量身訂做適合之風扇機型及規格，請與XRL業務洽詢更多客製化技術服務。
